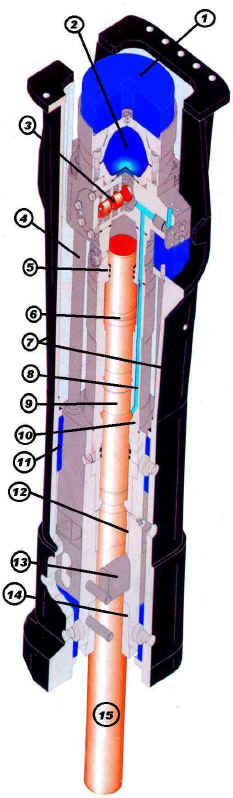

Amortiguador
Evita el retroceso y absorben los impactos de choque sobre la maquina y el martillo.
Acumulador
Generalmente lleva una membrana tipo diafragma.
Válvulas hidráulicas
Controlan la presión hidráulica.
Tirantes
Sujetan los componentes principales unidos y alineados.
Portajuntas
Sirven para situar los retenes que evitan las fugas.
Freno hidráulico
Amortigua los golpes en vacío y evita el contacto metal contra metal entre la camisa y el pistón.
Carcasa
Protege los componentes de los impactos externos a la vez que sirve de soporte a todo el conjunto.
Condiciones de aceite
Permiten el paso de aceite interiormente.
Pistón
Produce el movimiento y la potencia que se trasmite a la pica.
Camisa
Controla los movimientos del pistón.
Placas de desgaste
Están situadas en las cuatro esquinas de la célula de potencia y su misión es amortiguar los impactos y reducir el ruido.
Casquillo superior
Sirve para guiar la parte superior de la pica y alinearla con el pistón.
Pasador de retención
Sujeta la pica en su sitio durante el funcionamiento de la herramienta.
Casquillo inferior
Guía la pica en su parte inferior, esta sujeto a importante desgaste. Es conveniente que sea fácil de cambiar.
Pica
Es el elemento que efectúa el impacto contra el material. Generalmente es el componente que hay que cambiar más a menudo.
|
